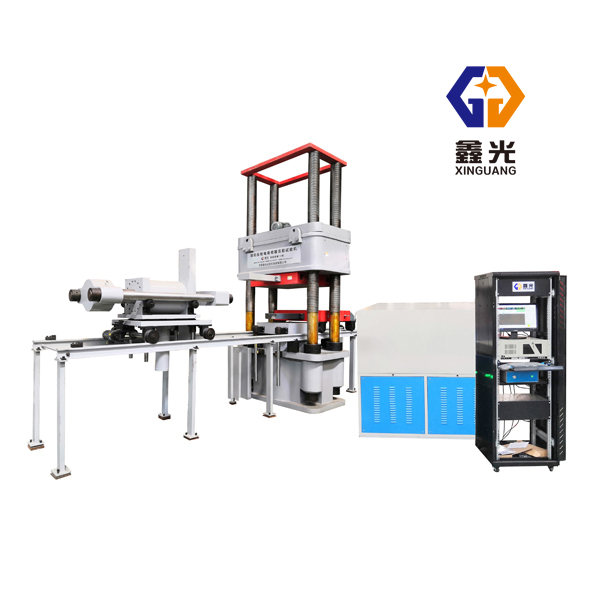

微机控制电液伺服橡胶支座压剪试验机-尊龙凯时平台入口

发布日期:2022-06-09 作者: 点击:

电液伺服橡胶支座压剪试验机的横向剪切系统

1、橡胶支座压剪试验机的剪切系统由剪切油缸、前后横梁、两侧拉杠、剪切中间抽板、上下摩擦板、顶块、连接销、剪切小车等组成。采用双作用伺服缸施加试验力,由剪切小车支撑,浮动油缸调整横向剪切的垂向高度,剪切小车电动行走装置配带电磁离合器,调整剪切装置的前后位置。剪切小车升降调整加载装置水平位置,保证剪切力值的准确性,提高检测精度。

2、双作用伺服油缸、连接拉杠、摩擦板、剪切小车、浮动油缸和导轨等构成横向主系统。

3、剪切小车由滚轮、浮动油缸、导向柱、行走电机及离合装置等组成。

4、剪切小车的前进、后退电动实现,不必手动推动,并配有电磁离合器。行走时离合器带电吸合,剪切试验开始后,离合器失电松开。试验时小车会跟随橡胶支座的剪切变形移动,此时需要把小车移动的阻力降到最低,即移动时不受行走电机的制约,使抗剪试验的结果更具准确性。

5、剪切加载装置的垂向高度由剪切小车携带的浮动油缸来调整,浮动缸可调节剪切油缸垂向高度,保证负荷传感器的轴心和中间剪切抽板的对称轴线重合,确保试样水平轴向力的准确。

6、剪切油缸为单出杆双作用伺服油缸,使用进口格莱圈、斯特封和防尘圈等密封,密封性好,使用寿命长,安全系数高。

7、剪切力值采用高精度负荷传感器直接测力,精度0.3级,量程600kn,能承受较大过载载荷,使用寿命较长。

8、采用两只光栅式位移传感器测量橡胶支座的剪切变形,传感器顶杆与中间抽板接触,分布于抽板两端,准确测量橡胶支座剪切变形。

9、配备两块不锈钢板,平面度和光洁度好,满足摩擦系数试验的要求。

橡胶支座压剪试验机


本文网址:https://www.sdxgyq.com/news/1174.html

关键词:压剪试验机,橡胶支座压剪试验机,动态压剪试验机
