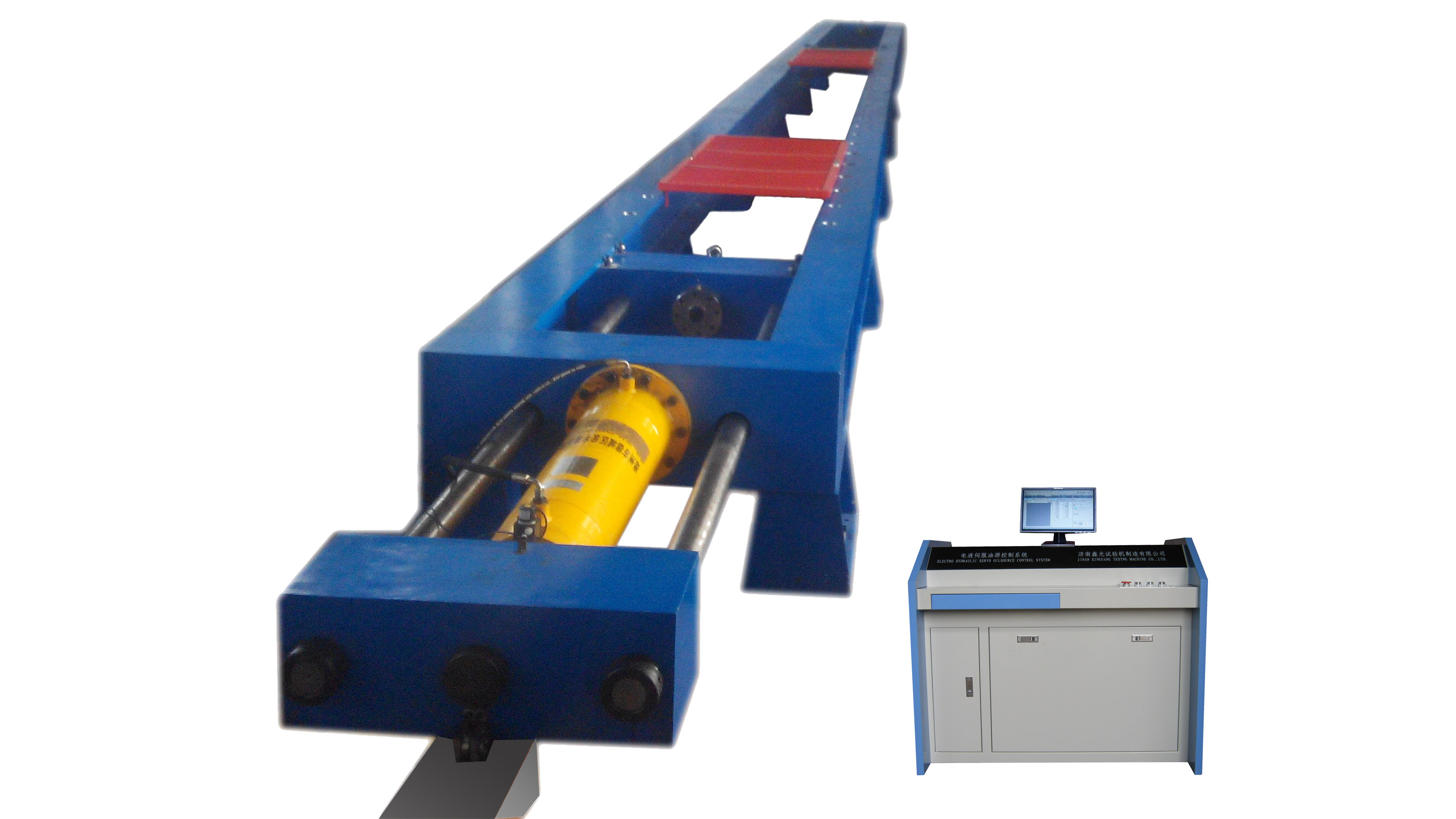

xgwl-3000卧式锚杆拉力试验机采用卧式框架结构，单出杆双作用活塞缸施加试验力，专业用于预应力锚杆等试样的拉伸试验，能自动测量锚杆总伸长及残余变形，也可选配自动送取样装置，用于产品在线检测及大批量检测，是一款能满足现代生产科研要求的理想试验设备。
今天，鑫光就带大家了解一下卧式锚杆拉力试验机的主机构造。

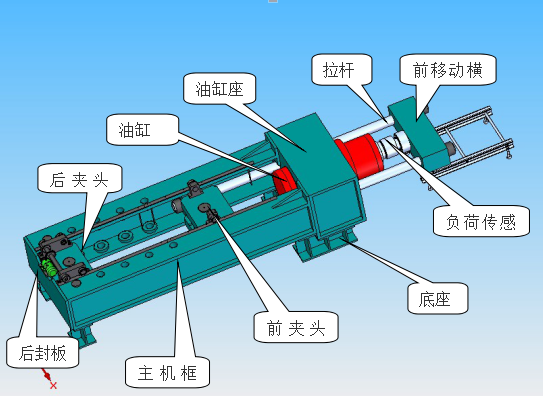

（主机外观图）
主机部分主要由主框架(含油缸座、左右框架、后封板、底脚等)、油缸、前移动横梁、前夹头座、后夹头座及负荷传感器等零部件组成，前夹头座、后夹头座之间为拉伸工作区域，可进行最大载荷3000kn的拉伸试验。
前夹头座通过拉杆与前移动横梁相连，形成施力框架，油缸座与后夹头座通过主框架连接形成受力框架。前夹头座与后夹头座之间为试验区域，装于两夹头座上的附具分别连接试样两端。单出杆双作用低摩擦活塞缸在液压的作用下带动施力框架运动，前夹头座和后夹头座相对运动，从而将试验力施加到试样上。
前横梁、前夹头座通过导轮支撑在导轨上，并可由液压系统驱动沿导轨前后移动，移动速度由液压系统的伺服阀控制，通过限位开关来控制移动的极限位置。
测力系统采用轮辐式负荷传感器，该传感器抗侧向力好，测力准确。负荷传感器安装在前横梁上，并通过球头球座机构与活塞相连，有效消除了侧向力对活塞的影响。

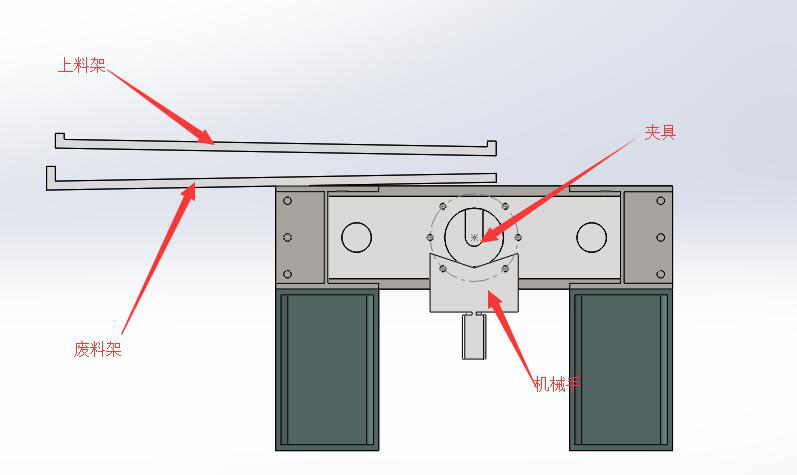

设备配有自动上料卸料系统，锚杆放置在上料架上，机械手上升将锚杆从上料架上取走，料架移开，机械手回落将试样安装在夹具中，千分表表座气缸工作，将气缸安装到位，开始试验，试验结束后，移开千分表，机械手上升托起锚杆，料架移入，机械手回落将锚杆放入废料架，机械手再次上升取出第二根锚杆进行下一次试验。如下图：
