主要技术指标
序号 | 技术名称 | 技术参数 |
1 | 试验机级别 | 1级 |
2 | 最大试验力(kn) | 100 |
3 | 试验力测量范围 | 最大试验力的0.4%--100% |
4 | 试验力示值相对误差 | ≤示值的±1% 等速率控制: 0.01~100% fs/min 控制范围: 2~100%fs 等速率控制精度: ±1%设定 |
5 | 试验力分辨力 | 最大试验力1/200000 |
6 | 位移示值相对误差 | ≤示值的±0.5% |
7 | 位移分辨力(um) | 0.01 |
8 | 位移速率调节范围(mm/min) | 0.05~200 |
9 | 位移速率示值相对误差 | ≤示值的±0.5% |
10 | 试验空间宽度(mm) | 520 |
11 | 试验空间高度(mm) | 950 |
12 | 拉伸行程(mm) | 0~950mm |
13 | 工装夹具 | 根根用户试件定制,材质需耐1100℃高温 |
14 | 主机质量(kg) | 1800 |
15 | 控制方式 | 微机控制 |
16 | 主机电源 | ac220v±10% |
17 | 工作环境 | 室温10℃~35℃,湿度20%~80% |
功能介绍
1、 采用台湾交流伺服电机,性能稳定、可靠,具有过流、过压、超速、过载等保护装置。
2、 电气控制线路参照国际标准,符合国家试验机电气标准,抗干扰能力强,保证了控制器的稳定性,实验数据准确性。
3、 自动换档:根据负荷大小自动切换到适当的量程,以确保测量数据的准确性;实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零、标定和存盘,无任何模拟调节环节,控制电路高度集成化
4、 条件存盘:试验控制数据和试样条件可制成模块,方便了批量试验的进行;
5、 自动变速:试验过程中移动横梁的速度可按预先设定的程序自动变化,也可手动变化;
6、 自动标定:系统可自动实现示值准确度的标定;
7、 自动保存:试验结束,试验数据和曲线自动保存;
8、 过程实现:试验过程、测量、显示和分析等均由微机完成;
9、 试验软件:中文windows界面,菜单提示,鼠标操作;
10、 显示方式:数据和曲线随试验过程动态显示;
11、 曲线遍历:试验完成后,可对曲线进行再分析,用鼠标可找到曲线上任一点所对应的试验数据;可对曲线中任选一部分进行放大,还可对曲线进行叠加分离和单个显示。
12、 曲线选择:可根据需要选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印;
13、 试验报告:可按用户要求的格式编制报告并打印;具有网络接口,可进行数据的传输、存储、打印记录和网络传输打印,可与企业内部局域网或internet网连接。
14、 限位保护:具有程控和机械两级限位保护;
15、 自动停机:试样断裂后,移动横梁自动停止;
16、 过载保护:当负荷超过各档最大值的3-5%时,自动停机;
17、 自动和人工两种模式求取试验结果,自动形成报表,使数据分析过程简便。
试验机工作条件
1、室温100c~350c范围内,相对湿度≤80%;
2、稳固的基础上水平安装,水平度为0.2/1000;
3、周围无振动、无腐蚀性介质和无较强电磁场干扰的环境中。
4、电源电压波动范围不超过额定电压的10%;
5、设备两侧面距离墙壁应不小于0.8m,方便以后的维护与保养。

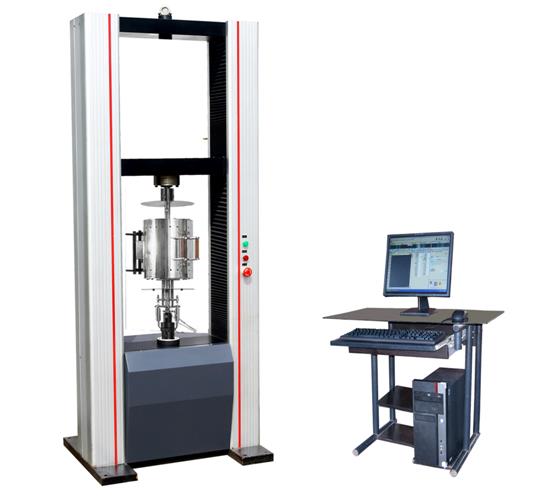

(图片仅供参考)
