一、简介

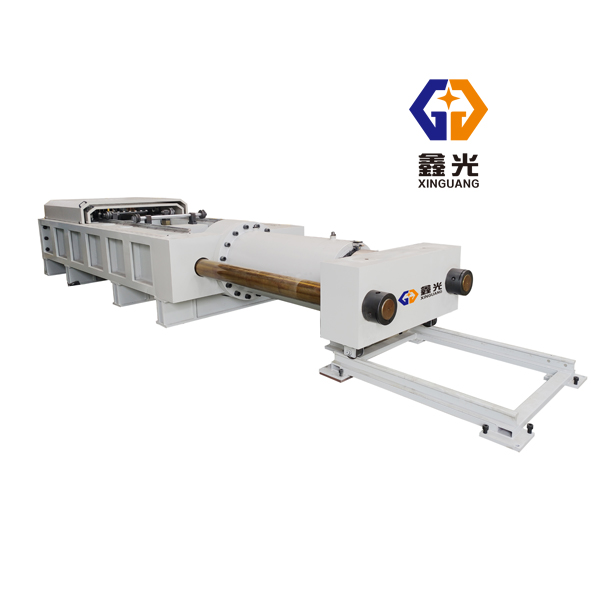

微机控制矿用锚索万能试验机主机采用油缸下置式主机,采用微机控制和显示功能!主要用于金属、非金属的拉伸、压缩、弯曲和剪切试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合gb228-2010《室温材料 金属拉伸试验方法》的要求。
二、方案描述
1 主机
主机采用油缸下置式主机,拉伸空间位于主机的上方,压缩、弯曲试验空间位于主机上方下横梁和工作台之间。
2 传动系统
下横梁升降电机经减速器、链传动机构、丝杠副传动,实现拉伸、压缩空间的调整
3 控制系统
1) 全数字控制系统,代表了控制系统发展的最高水平,实现了试验力、试样变形、活塞位移和试验进程的闭环控制,具有等速应力、等速应变、等速试验力、等速位移、试验力保持、位移保持等控制功能以及试验力,峰值、试样变形、活塞位移、试验曲线的屏幕显示功能,全鼠标输入操作和控制模式智能设置专家系统,实现了控制模式的任意设置和各种控制方式之间的平滑切换,使系统具有最大的灵活性。
a) 可以按gb228-2010《室温材料 金属拉伸试验方法》的要求完成试验的数据处理。试验过程能够模拟再现和试验数据的再分析。含多种控制方式,其中单步程控包括等速应力、等速应变、等速位移、位移保持和力保持等多种闭环控制方式,多步程控包括金属拉伸试验等;
b) 用变结构pid控制算法调节加载过程,等速控制误差≤5%,保压控制误差≤0.5%;提供给专业用户“控制程序编辑器”软件,用户可以根据实际需要,灵活定制特定的控制程序;
2) 基于windowsxp操作系统的试验软件,全数字程控放大器保证调零、传感器标定全部由计算机自动进行,可对使用者实行分权限管理,具有多种图形显示窗口和单位换算功能。
3)试验数据以数据库化管理,可以进行网络数据库通讯和管理。
4.安全保护装置
1) 当试验力超过每档最大试验力的2%-5%时,过载保护,系统卸荷。
2) 当活塞升起达到上极限位置时,行程保护,油泵电机停机。
5. 附具
全套附具包括:拉伸附具,压缩附具,弯曲附具。
6. 其他
安装调试工具,密封件,使用说明书,合格证,装箱单等见随机技术文件。
